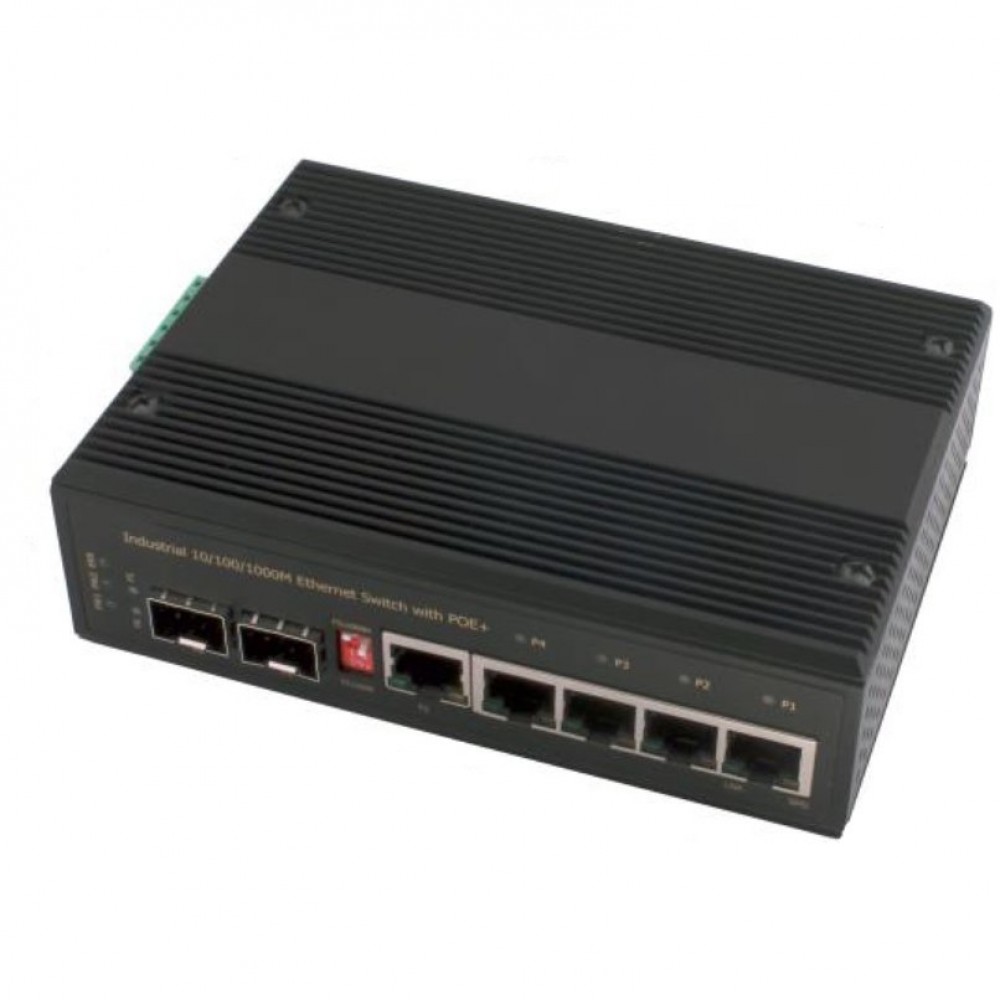

SW-8052/IC Промышленный неуправляемый коммутатор Gigabit Ethernet на 6 портов.

Промышленный неуправляемый коммутатор Gigabit Ethernet на 6 портов. Порты: 4 x GE (10/100/1000Base-T) с PoE (до 30W) + 1 x GE SFP (1000Base-X) + 1 x GE Combo (RJ45 10/100/1000Base-T+ SFP 1000Base-X). Вход для резервного питания и тревожный выход. Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение PoE устройств. Суммарная мощность PoE до 120W. Питание DC12-55V(126W). БП в комплект НЕ входит. Размеры: 142x43x105мм. Монтаж на DIN-рейку. Рабочая температура: -40…+75°С.

SW-8052/IC – промышленный неуправляемый коммутатор Gigabit Ethernet на 6 портов предназначен для передачи данных между различными сетевыми устройствами. Может работать с блоками питания широкого диапазона выходного напряжения DC12-55V (БП в комплект поставки не входит). 4 Порта Gigabit Ethernet (10/100/1000Base-T) соответствуют стандартам PoE IEEE 802.3 af/at (технология передачи питания вместе с данными по кабелю «витой пары») и автоматически определяют подключенные к ним РоЕ-устройства. К каждому из 4х портов можно подключать РоЕ-устройства мощностью до 30 Вт (общая выходная мощность 120 Вт). Для активной функции РоЕ, подключаемые источники питания должны не менее DC48V.Кроме того, коммутатор обладает Gigabit Ethernet SFP-слотом (10/100/1000 Мбит/с) и Gigabit Ethernet комбо-портом (RJ45 10/100/1000Base-T+ SFP 1000Base-X) для подключения к медным и оптическим линиям связи (SFP-модуль в комплект поставки не входит).Данное устройство рекомендуется использовать, если есть необходимость объединить несколько сетевых устройств (IP-камеры, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю «витой пары» (PoE).

• 4 коммутируемых GE-порта (10/100/1000 Мбит/с) с поддержкой РоЕ(30Вт)
• GE комбо-порт (RJ45 10/100/1000Base-T+ SFP 1000Base-X) для подключения к медным и оптическим линиям связи (SFP-модули в комплект поставки не входят)
• GE SFP-слот (10/100/1000 Мбит/с) для передачи сигналов Ethernet по оптике с помощью SFP-модулей (в комплект не входят)
• Соответствие стандартам PoE IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств
• Максимальная мощность РоЕ на порт – 30Вт
• Общая выходная мощность (4 порта) – 120 Вт (БП >DC48V)
• Система тревожного оповещения типа «сухой контакт» при отключении питания
• Автоматическое определение MDI/MDIX
• Размер таблицы MAC-адресов: 1К
• Поддержка Jumbo-фреймов: 10 Кб
• Размер буфера пакетов: 1Мб
• Широкий диапазон входного напряжения DC12-55V (БП в комплект поставки не входит)
• Функция резервирования питания, защита от переполюсовки
• Защита от перегрузки по току
• Монтаж на DIN-рейку
• Подходит для использования в промышленной среде
• Класс защиты: IP30
• Температурный режим: -40…+75ºС.

• Общее кол-во портов: 6
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 4
• Кол-во портов GE (не Combo порты: -
• Кол-во портов Combo GE (RJ45+SFP: 1
• Кол-во портов SFP (не Combo порты: 1
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.: 30 Вт
• Суммарная мощность PoE всех портов (макс.: 120 Вт
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: Метод A 1/2(+), 3/6(-)
• Топологии подключения: звезда каскад
• Буфер пакетов: 1 Мб
• Таблицы MAC-адресов: 1 К
• Пропускная способность коммутационной матрицы (Switching fabric: 12 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate: 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: 9 Кб
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE802.3x Flow Control and Back Pressure
• Функциии уровня 2: Множественный доступ: Carrier Sense Multiple Access with Collision Detection (CSMA/CD)
• Качество обслуживания (QoS: -
• Безопасность: -
• Управление: -

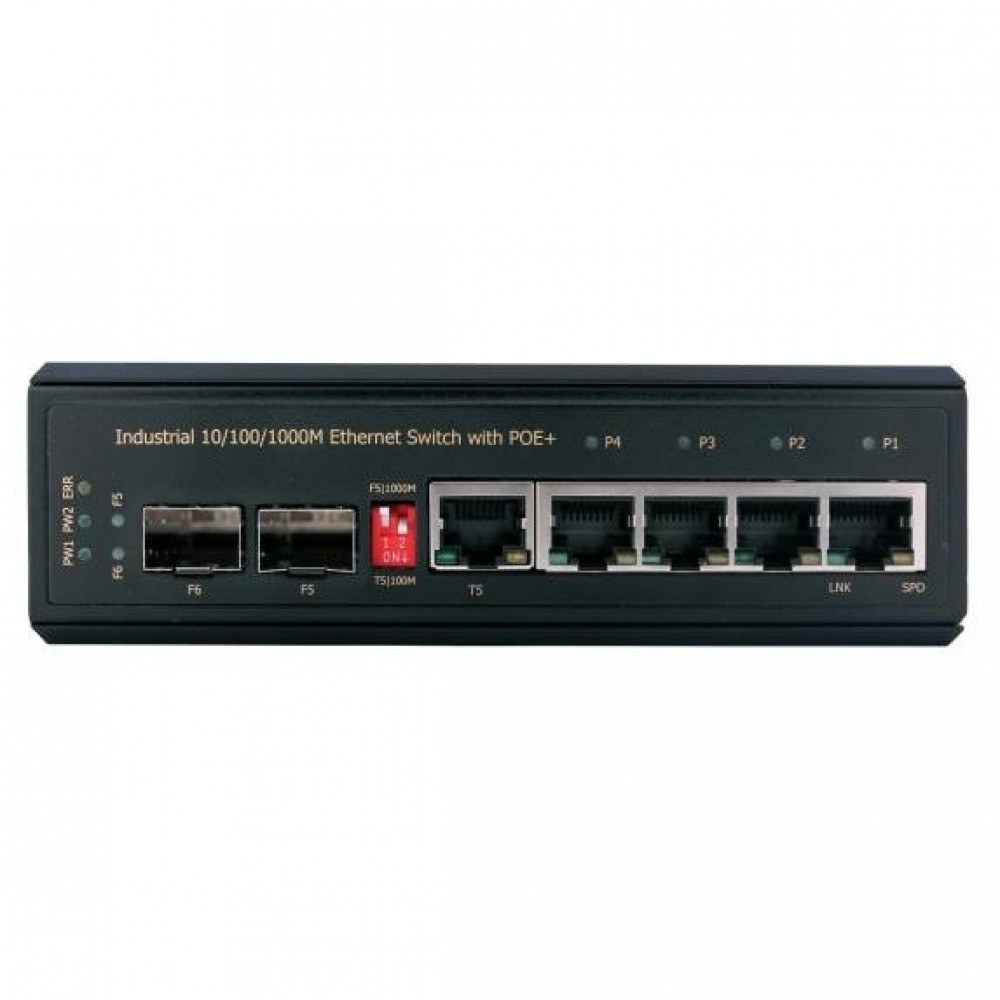

• Индикаторы: ERR- индикатор ошибки PW1 PW2 - индикаторы 1 и 2 БП F6 - индикатор SFP-слота F5 - индикатор SFP-слота в combo-порте T5 LNK SPD - индикаторы Ethernet combo-порте LNK SPD - индикаторы RJ-45 c 1 по 4й P4 P3 P2 P1 - индикаторы РоЕ
• Реле аварийной сигнализации: DC24V,1A(НО,НЗ)

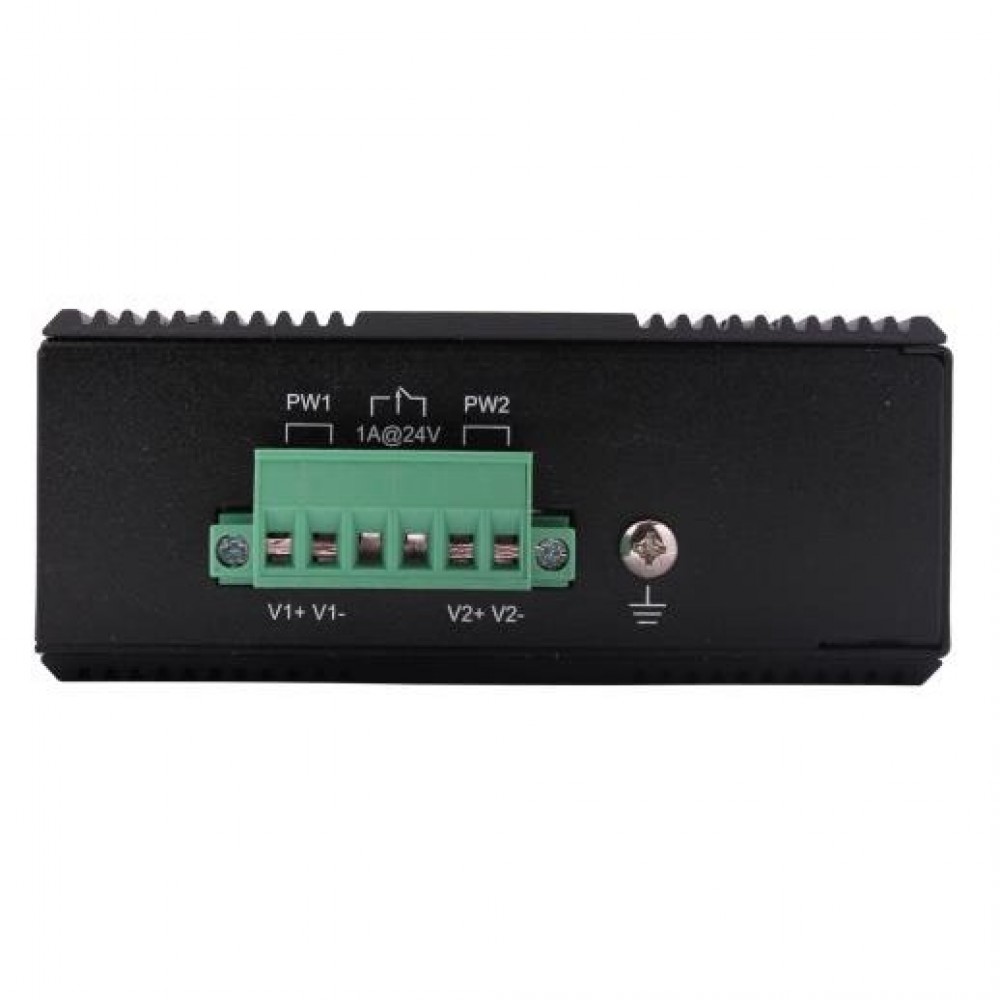

• Питание: 2 х DC 12-55V с резервированием, защита от переполюсовки, защита от перегрузки по току.
• Энергопотребление (без нагрузки PoE: 5,76 Вт
• Встроенная грозозащита: -
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP30
• Размеры (ШхГхВ) (мм: 43x105x142
• Способ монтажа: на DIN-рейку, на стену
• Рабочая температура: -40...+75 °С
• Относительная влажность: 5% - 95%, без конденсата
• Дополнительно: При напряжении БП

Схема подключения:
