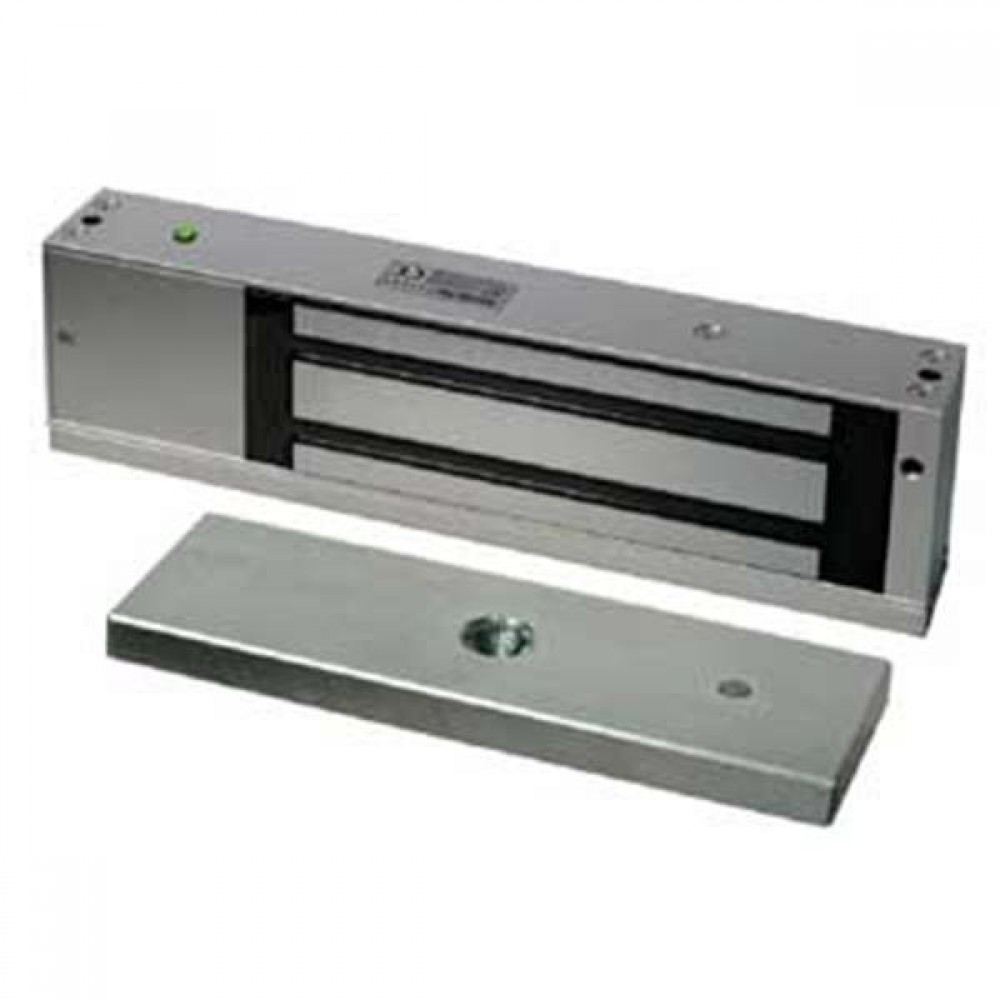

ST-EL500ML электромагнитный замок

Электромагнитный замок, 500 кг,анодированный алюминий, накладной,12/24 В постоянного тока, 500 мА/250 мА,265x73x39 мм (замок), 185x61x15 мм (якорь), 4,6 кг

Накладной электрозамок на дверь любого типа ST-EL500ML с силой удержания до 500 кг
В линейке устройств Smartec электромагнитный замок ST-EL500ML является одним из самых мощных устройств подобного типа и удерживает дверь при усилиях на отрыв до 500 кг. Он обеспечивает управляемое запирание/отпирание двери, может работать в составе систем контроля доступа и предназначен для внутренней установки. При этом можно монтировать электрозамок на дверь, открывающуюся как внутрь, так и наружу, а при использовании специального U-образного адаптера устанавливать ST-EL500ML на стеклянную створку.
Комплектация устройства датчиком Холла обеспечивает постоянный мониторинг положения двери, а для сигнализации перебоев с питанием электрозамок имеет специальный релейный выход. Универсальные электромагнитные замки Smartec ST-EL500ML являются бюджетными устройствами в своем классе и предназначены для установки на внутренние двери офисов, промышленных зданий, супермаркетов и др. объектов с обычными требованиями к безопасности. Они удерживают двери в закрытом состоянии за счет мощного электромагнита, притягивающего к себе металлическую пластину, закрепленную на ее створке. Чтобы открыть дверь, можно воспользоваться кнопкой выхода, установленной внутри помещения, или отправить на электрозамок управляющий сигнал с контроллера СКУД. Поскольку при аварийном отключении электропитания ST-EL500ML не удерживает дверь, то в наиболее ответственных точках прохода рекомендуется установить не только электрозамок на дверь, но и дополнительно оснастить ее механическим или электромеханическим запорным устройством.

Способность удержания дверей весом более 100 кг
Основной параметр, характеризующий замок данной серии и все подобные электромагнитные устройства, – это максимальная механическая нагрузка на отрыв, или сила удержания, которая измеряется в килограммах. Поскольку ST-EL500ML имеет силу удержания 500 кг, этот электрозамок на дверь целесообразно монтировать на створку, имеющую значительный вес (100 кг и более). Для оснащения легких дверей рекомендуется использовать менее мощные электрозамки Smartec серий ST-EL50/160/270, имеющие силу удержания 60/160/270 кг, соответственно.

Принцип работы ST-EL500 ML
Накладные электромагнитные замки марки Smartec и других производителей состоят из 2 частей: электромагнита, который крепится на дверной коробке, и металлической ответной пластины, монтируемой на дверь. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым электрозамок притягивает к себе металлическую пластину двери. Таким образом, при гарантированном закрытии створки с помощью доводчика, электрозамок удерживает дверь в закрытом состоянии. Чтобы снять электропитание и разблокировать проход, необходимо нажать кнопку запроса на выход или получить управляющую команду с контроллера СКУД. При отсутствии питающего напряжения магнитное поле исчезает, и дверь можно свободно открыть.

Возможность контроля состояния двери
Для мониторинга состояния створки этот электрозамок на дверь оснащен датчиком Холла, который контролирует величину прижимающей силы между замком и якорем, укрепленным на двери. В работе этого датчика используется эффект Холла - возникновение поперечной разности потенциалов при помещении проводника с постоянным током в магнитное поле. Анализируя потенциалы, датчик способен «заметить» снижение силы прижима и, таким образом, распознать взлом. Кроме того, уменьшение этой силы может быть результатом таких преднамеренных действий, как повреждение поверхности якоря с целью облегчения проникновения в помещение. Для сигнализации изменения силы прижатия электрозамок ST-EL500ML имеет светодиодный индикатор и релейный выход с возможностью подключения к нему сигнального устройства.

Безотказная работа в составе СКУД
При использовании ST-EL500ML в рамках системы контроля доступа, электрозамок необходимо подключить к управляющему выходу контроллера СКУД. При проходе через дверь, пользователи в обязательном порядке идентифицируются с помощью считывателя, также подключенного к контроллеру. В случае положительной идентификации, контроллер отправляет соответствующую команду на электрозамок и дверь разблокируется. Если на объекте действуют стандартные требования к безопасности, то для выхода из помещения достаточно воспользоваться кнопкой запроса на выход, которая устанавливается рядом с дверью, и при ее нажатии «разрывается» цепь питания электрозамка. При создании системы доступа на ответственном объекте, где действуют повышенные требования к защите от несанкционированного доступа, необходимо установить считыватель не только на вход, но и на выход. При этом электрозамок на двери будет разблокирован по команде контроллера только после успешной идентификации пользователей через внутренний или внешний считыватель. Так как при отсутствии питания электрозамок ST-EL500ML не удерживает дверь, то его можно устанавливать на двери, находящиеся на путях эвакуации при пожарной тревоге.

Наличие адаптеров для установки на двери любого типа
Другим достоинством ST-EL500ML является возможность установить электрозамок на дверь, открывающуюся как внутрь, так и наружу. Причем в первом случае используется L-адаптер, а во втором – адаптер LZ. К тому же, при необходимости, можно использовать адаптер U-образной формы и смонтировать электрозамок на дверь, сделанную из стекла. Необходимо отметить, что благодаря отсутствию движущихся и трущихся частей, эти устройства имеют длительный срок службы.

Основные технические характеристики на электрозамок ST-EL500 ML для дверей любого типа.

Параметры	Значения
Сила удержания:	500 кг
Материал:	Анодированный алюминий
Тип монтажа:	Накладной
Питание электрозамка:	12/24 В постоянного тока, 500 мА/250 мА
Мониторинг:	Реле: ОБЩ, НР, НЗ / 3 А, 30 В постоянного тока; 3 А, ~220 В
Диапазон рабочих температур:	от -10 до +55 °С без конденсации
Диапазон рабочей влажности:	10% - 90%
Габариты:	265x73x39 мм (замок), 185x61x15 мм (якорь)
Вес:	4,6 кг
Опционально:	ST-BR500L – L адаптер для открывающихся наружу дверей ST-BR500LC – L адаптер с декоративной крышкой ST-BR500LZ – LZ адаптер для открывающихся внутрь дверей ST-BR500U – U адаптер для стеклянных створок 8-20 мм
